Система контроля стальных колец

Система обнаружения стальных колец типа CLG - D

Используя независимую интеллектуальную собственность, выберите всемирно известную продукцию производителя в качестве основного компонента, с высокой надежностью и низкой стоимостью для концепции производства и разработки онлайн - рентгеновской системы обнаружения изображений в реальном времени.

Система обнаружения стальных колец типа CLG - D Эта система благодаря высокочастотному рентгеновскому дефектоскопу и промышленному телевидению, пользователь может наблюдать рентгеновскую проекцию измеренных деталей в режиме реального времени, чтобы определить, есть ли внутренние дефекты и типы дефектов, а также может синхронизировать хранение и обработку изображений с помощью компьютера, чтобы улучшить четкость изображения и обеспечить точность результатов оценки.

Тесно интегрированная с фактическим производством в Китае и изготовленная система обнаружения типа CLG - D, является Dandong City Non - Destruction Testing Equipment Co., Ltd. на основе многолетнего опыта проверки качества сварки, используя независимую интеллектуальную собственность, выбирая продукцию всемирно известных производителей в качестве основного компонента, с высокой надежностью и низкой рентабельностью в качестве концепции производства и разработки онлайн - рентгеновской системы обнаружения изображений в режиме реального времени.

Благодаря высокочастотному рентгеновскому дефектоскопу в сотрудничестве с промышленным телевидением, пользователь может наблюдать рентгеновскую проекцию измеренных деталей в режиме реального времени, чтобы определить, есть ли внутренние дефекты и типы дефектов, а также может синхронизировать хранение и обработку изображений с помощью компьютера, чтобы улучшить четкость изображения и обеспечить точность результатов оценки.

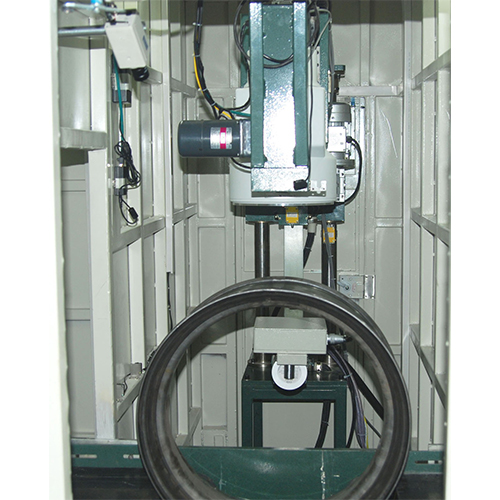

Механическая система состоит из системы обнаружения рук типа C, платформы обнаружения ступицы, испытательной камеры. Проверяемая ступица доставляется через внешнюю производственную линию в контрольный пункт защитной камеры (то есть в центр усилителя изображения и рентгеновской трубки), контрольный стол вращает ступицу, автоматически находит правильный шов, через горизонтальное движение контрольной платформы для завершения контроля качества измеренной ступицы.

Соответствие стандартам

JB / T7788 - 1995 Правила защиты промышленных рентгеновских дефектоскопов

JB / T8764 - 1998 Общие технические условия для рентгеновских труб для промышленной дефектоскопии

JB / T5453 - 2004 « Технические условия телевизионных систем для промышленных усилителей рентгеновских изображений»

JB / T6221 - 2004 Общие технические условия для промышленных рентгеновских дефектоскопических электромеханических приборов

JB / T7412 - 1994 "Стационарный (мобильный) промышленный рентгеновский дефектоскоп"

GBZ117 - 2006 Стандарты радиационной санитарной защиты для промышленной рентгеноскопии

JJG40 - 2001 Рентгеновский дефектоскоп

GB 18871 - 2002 Основные стандарты защиты от ионизирующего излучения и безопасности источников излучения

JB / T9402 - 1999 « Методы испытаний характеристик промышленных рентгеновских дефектоскопов

JB / T4730 - 2005 & quot; Неразрушающее обнаружение компрессорного оборудования - часть II: рентгеновское обнаружение & quot; Уровень AB

Сфера применения: контроль качества сварных швов со стальными кольцами для меридианных шин

Измеренное кольцо: 13 - 26 "

Толщина стенки: 3 - 13 мм

Скорость обнаружения: 2m

Пространственное разрешение: > 3.0 lp / mm

Статическая чувствительность в реальном времени: 3,0%

Чувствительность после обработки: 1,6 - 2,0%

Рентгеновский аппарат: XYD / XYG (ВЧ) - 160 / 225 / 320 / 350 Дополнительно

Модуль изображения: усилитель изображения

САП система автоматического позиционирования швов
