Цель: Система может удовлетворить сканирование изображений легковых автомобилей.
Функциональные требования: использование технологии визуализации ядерного излучения, рентгеноскопическое сканирование контейнера / транспортного средства, неподвижное контрольное оборудование, транспортировка проверенного легкового автомобиля через контрольное оборудование, источник излучения с верхней части проверенного транспортного средства вниз, сканирование.
Основная структура: состоит в основном из основной системы сканирования, конвейера, средств радиационной защиты и так далее.
Разрешение изображения: сканирование изображений не менее 1080 пикселей на столбец.

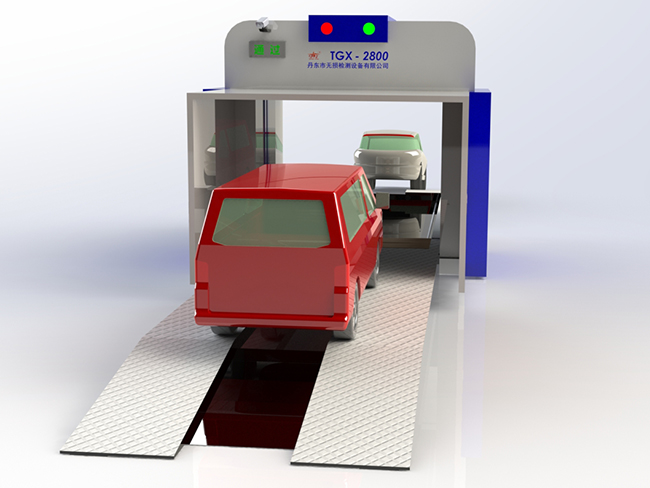

Способ сканирования: контрольное оборудование неподвижно, проверяемая машина проходит через транспортер, транспортируется через контрольное оборудование, во время транспортировки источник излучения облучается вниз с верхней части проверяемой машины, лучевой сигнал принимается нижним блоком детектора транспортного средства, чтобы реализовать верхнюю часть сканирования транспортного средства для получения лучшего изображения.
Максимальный размер проверяемого транспортного средства: не менее 7,2 м (длина) × 2,7 м (ширина) × 2,6 м (высота).
Коэффициент прохождения проверки: ≥40 автомобилей в час.
Показатели радиационной безопасности:
Годовая эффективная доза облучения оператора: 2 мЗв / год
Годовая эффективная доза облучения для населения: 0,2 мЗв / год
Доза поглощения при однократном сканировании: 10 мкЗв / раз
Максимальная граничная скорость дозы: 2,5 мкЗв / ч
Рабочее место: Оборудование с собственной защитой, может работать круглосуточно, при работе, максимальный размер площади: 16m×6m (длина × ширина)
Способ доставки: оснащен конвейером, который позволяет транспортировать проверяемый автомобиль через контрольно - измерительное оборудование со скоростью 15 м / мин, транспортер может нести до 4,5 тонны веса.
Транспортное устройство не препятствует прямому облучению проверяемого автомобиля лучами, избегая помех сканирующим изображениям.
Проникающая способность: стальной лист ≥ 80 мм
Разрешение космической проволоки: стальная проволока видимого диаметра 0,5 мм в воздухе (скорость сканирования: 0,2 м / с)
Разрешение на проницаемую проволоку: стальная проволока видимого диаметра 2 мм после 20 мм стали (скорость сканирования: 0,2 м / с)
Чувствительность к контрасту: видимая толщина стальной пластины после 20 мм стальной пластины 0,2 мм (скорость сканирования: 0,2 м / с)
Функция распознавания веществ: обеспечивает функцию распознавания веществ, которая может различать органические и неорганические вещества и идентифицировать их разными цветами.
Стандартная конфигурация системы: 1 станция проверки, 1 станция проверки и 3 рабочие станции изображения.
Защитные устройства: предохранительные блокировочные устройства, дозиметры излучения, системы наблюдения (с функцией автоматической сигнализации о взломе), системы вещания, сигнальные огни и другие системы.
Функция сравнения изображений: изображение транспортного средства, полученное текущим сканированием, может быть автоматически сопоставлено со стандартным изображением транспортного средства, хранящимся в системе, и автоматически идентифицировано, где два изображения отличаются друг от друга.
Многонациональная функция распознавания номерных знаков: захват и идентификация номерных знаков проверенных транспортных средств, а также идентификация номерных знаков, соответствующих Гонконгу, Макао и соседним странам, в соответствии с установленными пограничными пунктами.
Сеть дозиметрического мониторинга: оснащена пятью мобильными терминалами дозиметрического мониторинга лучей, которые могут быть установлены или размещены в различных рабочих зонах персонала, с помощью индикаторов, показывающих, соответствует ли доза лучей в пределах зоны требованиям. Терминал работает беспроводно, данные мониторинга могут храниться в терминале, и несколько терминалов могут быть подключены к сети и передавать данные на главный компьютер.
Диапазон доз: 0 - 10000uSV / h; Энергетический диапазон: 50KEV ~ 1.5MeV;
Электричество: питание от встроенной батареи, в режиме ожидания более 3 месяцев; Передача: собственный беспроводной модуль, беспроводная передача, несколько модулей могут быть самоорганизованы; Максимальный размер: 120 мм × 80 мм × 45 мм;
Устойчивость к ветру:
1) Режим работы: устойчив к ветру не менее 7 баллов;
2) Состояние наружного хранения: выдерживает ветер не менее 12 баллов
Противостояние дождю и снегу:
1) Режим работы: может работать в условиях умеренного дождя и среднего снега;
2) Состояние наружного хранения: может храниться в случае сильного дождя или сильного снегопада
Устойчивость к пыли: пыльная погода работает нормально
Возможности перевалки: проверьте оборудование как модульную конструкцию, которая может быть легко демонтирована, транспортирована на новое место установки и повторно собрана и развернута без зданий и защитных стен.
Система сканирования шасси
Назначение: может обнаруживать запрещенные товары, скрытые в шасси транспортного средства.
2) Детекторы транспортных средств: геомагниты и фотоэлектрические.
Скорость проверяемого автомобиля: 30 км / ч
Диапазон горизонтального обнаружения: 2500 мм
5 Время работы: круглосуточная работа
Интеграция с автоматической идентификацией номерного знака: автоматически
