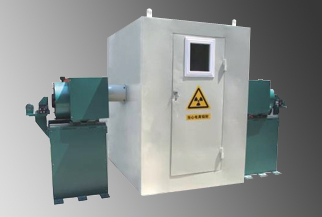

Эта система в основном используется для контроля качества сварных швов на стыковочном кольце сварных труб малого калибра под давлением тепловых котлов. Система состоит из рентгеновских аппаратов, промышленных телевизионных систем с цифровыми изображениями, механических силовых и вращающихся устройств, систем защиты от свинца и систем сбора и обработки изображений.
Динамическая технология обнаружения шумоподавления, более эффективное обнаружение; Статическая технология автоматического шумоподавления, более удобная в эксплуатации; Маркировка швов; Рисунок с плоским экраном; Встроенный вращающийся механизм, установка без отладки.
Измеренный диаметр трубы: 20 - 80 мм (тип CHG - G225 / 320 P - A) / 54 - 104 мм (тип CHG - G225 / 320 P - B)
Толщина стенки трубы: 3 - 13 мм
Скорость вращения: 1 - 6 оборотов / минут регулируемая
Оборотное устройство: рентгеновские трубки и плоские детекторы или плоские детекторы могут двигаться по наклону относительно сварных труб
Кронштейн головки рентгеновской трубки: удовлетворяет перемещение головки рентгеновской трубки вверх и вниз, расстояние движения ±150 мм
Пространственное разрешение: > 3.0 лп / мм
Статическая чувствительность в реальном времени: 2,0 - 2,8%
Чувствительность после обработки: 1,0 - 1,5%
Рентгеновский аппарат: XYG (ВЧ) - 225 / 320 кВ Дополнительно
Модуль изображения: плоский детектор
Конструкция и изготовление продукции соответствуют следующим стандартам
JB / T7788 - 1995 Правила защиты промышленных рентгеновских дефектоскопов
JB / T8764 - 1998 Общие технические условия для рентгеновских труб для промышленной дефектоскопии
JB / T5453 - 2004 « Технические условия телевизионных систем для промышленных усилителей рентгеновских изображений»
JB / T6221 - 2004 Общие технические условия для промышленных рентгеновских дефектоскопических электромеханических приборов
JB / T7412 - 1994 "Стационарный (мобильный) промышленный рентгеновский дефектоскоп"
GBZ117 - 2006 Стандарты радиационной санитарной защиты для промышленной рентгеноскопии
JJG40 - 2001 Рентгеновский дефектоскоп
GB 18871 - 2002 Основные стандарты защиты от ионизирующего излучения и безопасности источников излучения
JB / T9402 - 1999 « Методы испытаний характеристик промышленных рентгеновских дефектоскопов
